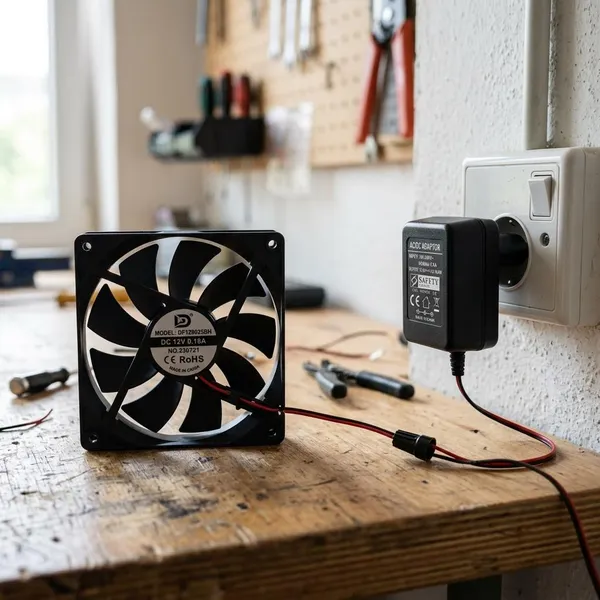

Pc ventilator aansluiten op 220V met een 12V-adapter

Een pc-ventilator hoort niet rechtstreeks op het stopcontact. De meeste computerfans werken op 12V gelijkspanning, terwijl een stopcontact 220V of 230V wisselspanning levert. Wil je zo'n fan gebruiken voor een kast, hobbyproject of extra koeling bij apparatuur, dan heb je een passende 12V DC-adapter nodig.

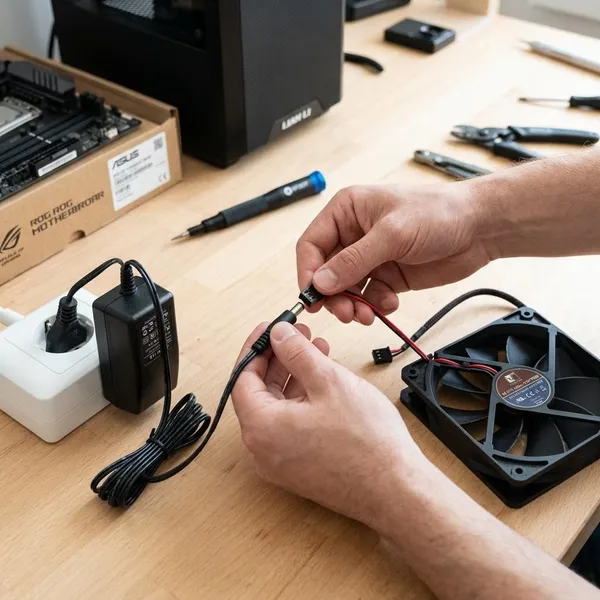

Kan een pc ventilator direct op 220V of 230V

Nee, een pc-ventilator sluit je niet direct aan op 220V of 230V. Een gewone pc-fan is gemaakt voor laagspanning, meestal 12V DC. Netspanning uit het stopcontact is veel hoger en bovendien wisselspanning. Dat verschil kan de ventilator direct beschadigen en onveilige situaties veroorzaken.

De veilige oplossing is een adapter die de netspanning omzet naar 12V gelijkspanning. De 220V of 230V blijft dan aan de adapterkant. Aan de ventilatorkant werk je alleen met de lage 12V-uitgang.

• Gebruik geen losse draden direct in het stopcontact.
• Controleer of de adapter 12V DC levert, niet AC.
• Let op de polariteit: plus en min moeten goed zitten.
• Kies een adapter die genoeg ampère kan leveren.

Staat er op de ventilator bijvoorbeeld 12V 0,18A, dan is een 12V-adapter van 1A ruim voldoende voor één fan. De spanning moet kloppen; de adapter mag wel meer ampère kunnen leveren dan de ventilator vraagt.

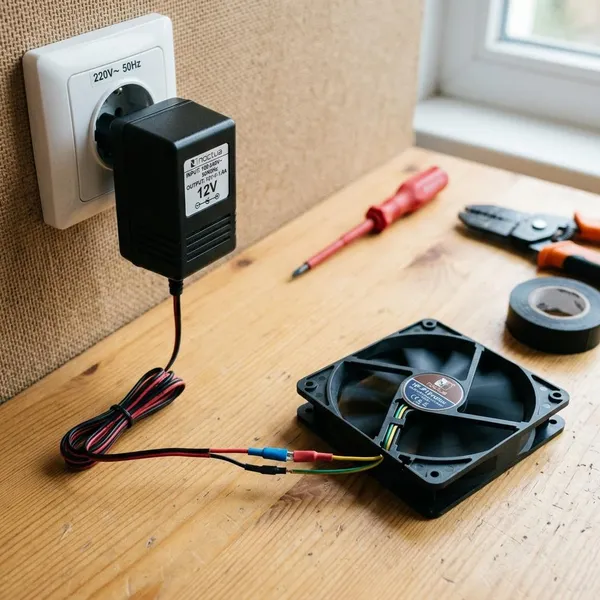

Pc ventilator aansluiten op een adapter

Een pc-ventilator op het stopcontact gebruiken doe je dus via een 12V DC-adapter. Werk rustig, houd de stekker uit het stopcontact tijdens het aansluiten en controleer elke draad voordat je test.

Stekker uit het stopcontact houden

Laat de adapter uit het stopcontact zolang je draden knipt, stript of verbindt. Ook al werk je aan de 12V-kant, losse draadjes en een aangesloten adapter zijn geen goede combinatie.

Werk op een droge plek met genoeg licht. Gebruik geen adapter met scheuren, bloot koper, losse behuizing of een kabel die duidelijk beschadigd is.

Adapterlabel controleren

Lees eerst het label op de adapter. Daar moet bij de uitgang iets staan als 12V DC. Soms zie je ook het gelijkspanningssymbool of een polariteitssymbool. Staat er alleen AC, een andere spanning of ontbreekt het label, gebruik die voeding dan liever niet.

• Output: 12V DC is passend voor de meeste pc-ventilatoren.
• Ampère: de adapter moet minimaal leveren wat de ventilator vraagt.
• Polariteit: controleer welke draad of aansluiting plus en min is.

Kijk ook naar de sticker op de ventilator. Daar staat vaak een waarde zoals DC 12V 0.20A. Die informatie heb je nodig om de juiste adapter te kiezen.

Draden strippen en voorbereiden

Heeft de adapter geen passende stekker, dan kun je de lage spanningskabel voorbereiden. Knip alleen de 12V-stekker af als je zeker weet dat je de adapter daarvoor wilt gebruiken. Strip daarna ongeveer 5 tot 8 millimeter isolatie van de draden.

Bij een pc-ventilator kom je vaak deze kleuren tegen:

• rood voor plus 12V
• zwart voor min of massa
• geel of wit voor toerentalmeting
• blauw voor PWM-regeling bij sommige 4-pins fans

Voor een eenvoudige aansluiting met een adapter gebruik je meestal alleen rood en zwart. Isoleer de overige draden apart, zodat ze nergens contact mee kunnen maken.

Rood met plus verbinden

De rode draad van de ventilator gaat normaal naar de plus van de adapter. Vertrouw niet blind op kleur, want bij hergebruikte of goedkope adapters zijn de aders niet altijd duidelijk gemarkeerd. Gebruik bij twijfel een multimeter.

Maak de verbinding stevig. Dat kan met een krimpverbinder, een kleine lasklem voor laagspanning of door te solderen en daarna krimpkous te gebruiken. Alleen losse draadjes in elkaar draaien is kwetsbaar als de kabel later beweegt.

Zwart met min verbinden

De zwarte draad sluit je aan op de min van de adapter. Samen vormen rood en zwart de voeding van de fan. Zit de polariteit verkeerd, dan start de ventilator vaak niet of reageert hij onregelmatig.

Controleer de verbinding voordat je verdergaat. Een slordige min-aansluiting kan net zo goed storing geven als een slechte plusverbinding.

Verbindingen goed isoleren

Na het verbinden moet er nergens bloot koper zichtbaar blijven. Gebruik bij voorkeur krimpkous of een nette klemverbinding in een beschermde behuizing. Isolatietape kan ook, maar wikkel die ruim en strak genoeg.

• Isoleer plus en min apart.
• Zorg dat ongebruikte signaaldraden geen contact kunnen maken.
• Maak een eenvoudige trekontlasting met een kabelbinder of clip.

Ventilator veilig testen

Steek de adapter pas in het stopcontact wanneer alle verbindingen vast en geïsoleerd zijn. Leg de ventilator vrij neer, zodat de bladen niets raken. Houd vingers, stof, papier en losse kabels uit de buurt van de rotor.

Trek de stekker meteen uit het stopcontact als de fan niet start, schokt, raar klinkt, warm wordt of naar verbrand materiaal ruikt. Controleer daarna pas de polariteit, verbindingen en adaptergegevens.

• De ventilator hoort gelijkmatig te starten.
• De adapter mag warm worden, maar niet heet.
• De verbindingen mogen niet bewegen of opwarmen.

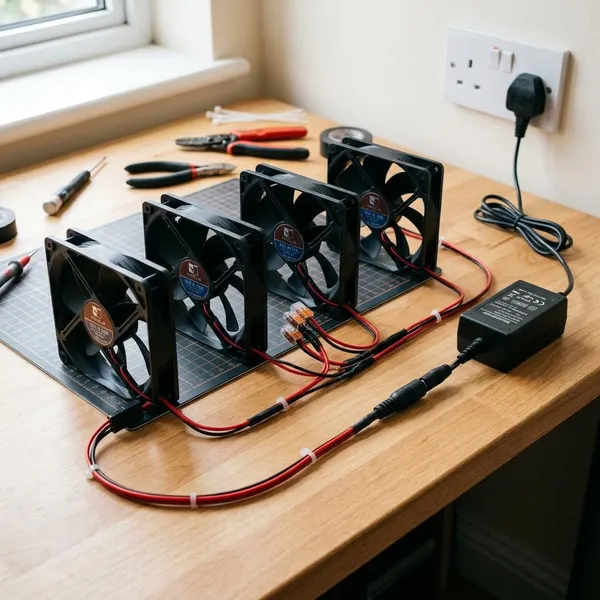

Meerdere pc ventilatoren op één adapter

Meerdere pc-ventilatoren kunnen vaak op één adapter, zolang ze op de juiste manier worden aangesloten en het totale stroomverbruik binnen de capaciteit van de adapter blijft.

Ventilatoren parallel aansluiten

Sluit meerdere ventilatoren parallel aan. Dat betekent dat elke fan dezelfde 12V krijgt. Alle rode draden gaan naar de plus en alle zwarte draden naar de min.

• Rood van elke ventilator samen naar plus.
• Zwart van elke ventilator samen naar min.
• Signaaldraden apart isoleren als je ze niet gebruikt.

Serie aansluiten is meestal geen goede keuze. De spanning wordt dan verdeeld over de ventilatoren, waardoor ze traag draaien, brommen of niet betrouwbaar opstarten.

Ampère per ventilator optellen

Tel het stroomverbruik van alle ventilatoren bij elkaar op. De waarde staat meestal op de sticker van de fan, bijvoorbeeld 0,12A, 0,18A of 0,25A.

Een adapter met meer ampère dan nodig is geen probleem, zolang de uitgangsspanning 12V blijft. De ventilatoren nemen alleen de stroom op die ze nodig hebben.

Adapter met voldoende reserve kiezen

Kies liever geen adapter die precies op de grens zit. Ventilatoren vragen bij het starten kort wat extra stroom. Met ongeveer 20 tot 30 procent reserve blijft de opstelling stabieler en wordt de adapter minder zwaar belast.

• Gebruik altijd exact 12V aan de uitgang.
• Neem liever iets meer ampère dan te weinig.
• Vermijd adapters zonder duidelijk label.
• Plaats de adapter op een droge plek met voldoende lucht rondom.

Lange kabels en spanningsverlies beperken

Bij lange of erg dunne kabels kan spanning onderweg dalen. De ventilator draait dan langzamer of start minder betrouwbaar, vooral wanneer meerdere fans op dezelfde kabel zitten.

Houd de kabels daarom zo kort mogelijk en gebruik bij langere afstanden dikkere draad. Beperk losse tussenstukjes, maak verbindingen stevig en plaats de adapter niet onnodig ver van de ventilatoren.

Conclusie

Een pc-ventilator sluit je niet direct op 220V of 230V aan. Gebruik een 12V DC-adapter, controleer plus en min, isoleer de verbindingen zorgvuldig en kies genoeg ampère voor één of meerdere ventilatoren. Bij meerdere fans sluit je parallel aan en tel je het totale stroomverbruik op.
